- 제품명
- SeaBat T51-R
- 제조사
- Teledyne RESON
- 관련사업
- 측량 및 탐사
특징
- 800kHz 소나를 탑재하여 최대 7배의 수심 측량 효율성을 가진 완전 통합 관성 항법 시스템

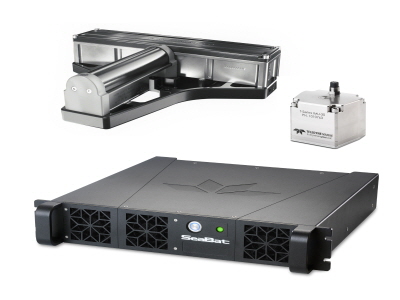

- 랙장착형 소나 프로세서(RSP+)와 SeaBat T51 소나 헤드로 구성
- 고주파 대역 (700-800 kHz) + 저주파 대역 (350-430 kHz)
- 컴팩트한 시스템으로 최소한의 설치 공간과 인터페이스 최소화
사양
| 구분 | height[mm] | width[mm] | depth[mm] | weight[kg/air] |
|---|---|---|---|---|
| T51 Rx (EM7222) | 102.0 | 460.0 | 90.7 | 8.7 |
| T51 Tx (TC2186) | 88.4 | 79.0 | 280.0 | 4.2 |
| Rack-mounted Sonar Processor | 88.0 (2U) | 478.0 | 462.0 | 12.3-13.8 |
| Teledyne Type +20/+40 IMU | 123.0 | 118.0 | 95.6 | 3.0 |
| T51 Acoustic performance | 350-430kHz | 700-800kHz |
|---|---|---|
| Across-track receiver beam width | 0.5° | 0.25° |
| Along-track beam width | 1° | 0.5° |
| Typical depth(CW) | 200 meters | >85 meters |
| Max depth (CW) | 300 meters | Est. >125 meters |
| Typical depth(FM) | 225 meters | >85 meters |
| Max depth (FM) | 350 meters | Est. >150 meters |
